Neviditelný lineární sprchový žlab LINEAR LEVEL

LINEAR LEVEL – neviditelný lineární sprchový žlab pro moderní a minimalistické sprchy

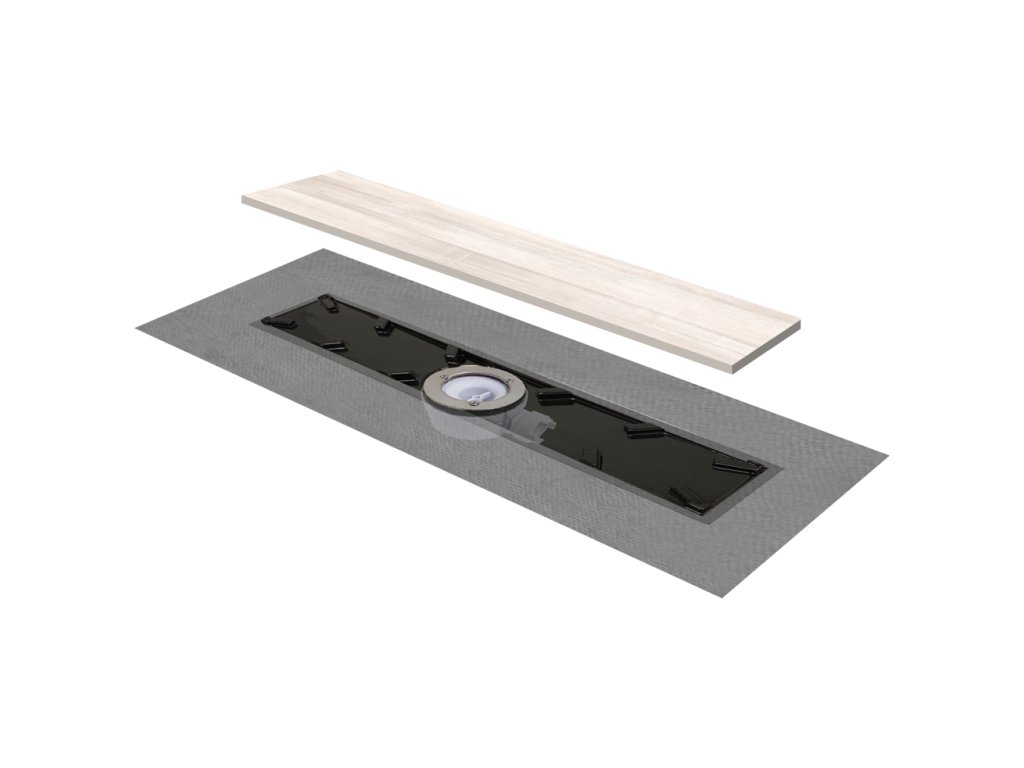

LINEAR LEVEL je kompletní systém skrytého odtoku, který se instaluje pod keramickou dlažbu a umožňuje odvádění vody přes obvodové spáry. Nahrazuje klasické kovové mřížky a vytváří elegantní, jednolitý a minimalistický vzhled sprchy. Odtok není vidět – sprcha působí čistě, luxusně a architektonicky sjednoceně.

Systém je určen pro sprchy se spádem z jedné, dvou nebo čtyř stran. Voda stéká směrem k centrálnímu odtokovému místu a je odváděna horizontálním sifonem Ø40 mm. Po celém obvodu je navařená hydroizolační membrána ECODRY50, která zajišťuje maximální vodotěsnost a dlouhodobou životnost.

Díky několika dostupným rozměrům lze LINEAR LEVEL přesně přizpůsobit typu sprchového koutu a formátu dlažby.

Hlavní výhody

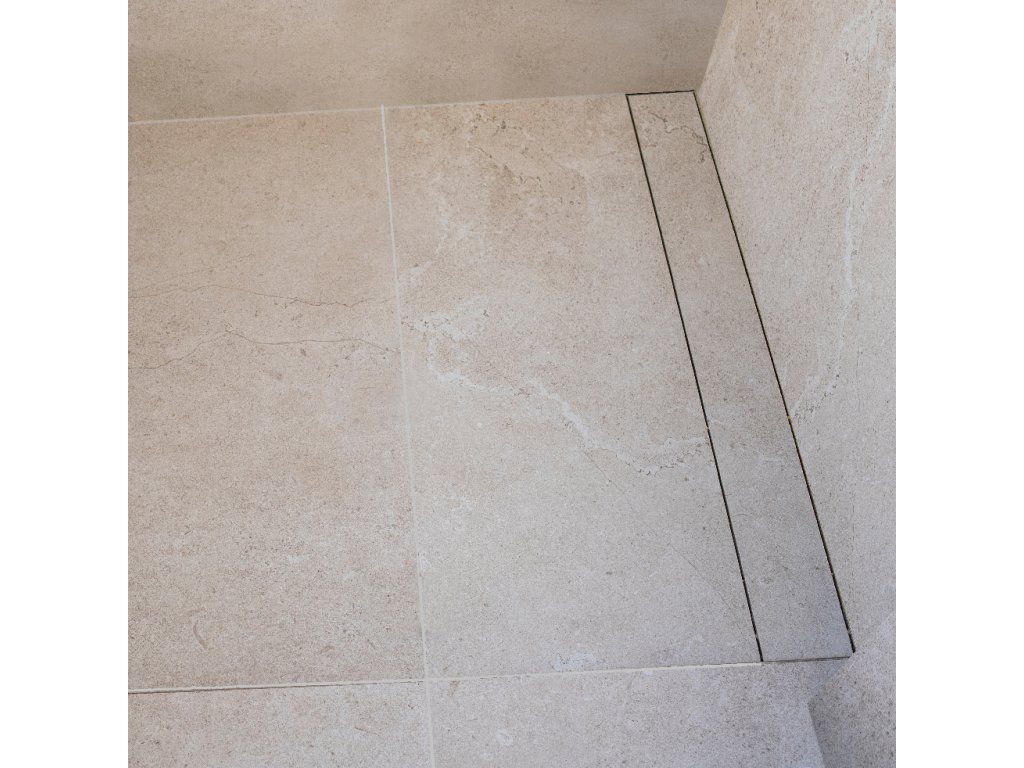

• Neviditelný odtok – voda mizí čistě přes spáry dlažby

• Dokonale minimalistický a moderní vzhled

• Vhodné pro malé i velké sprchové kouty, včetně velkoformátových dlaždic

• 100% vodotěsnost díky membráně ECODRY50

• Horizontální odtok Ø40 mm uprostřed žlabu

• Velmi odolná konstrukce s dlouhou životností

• Jednoduchá instalace bez speciálních kotev

• Antibakteriální a fungicidní povrchová úprava

Technické vlastnosti

• Dostupné šířky žlabu podle variant: 10 cm nebo 20 cm

• Dostupné délky podle variant: 60, 70, 80 nebo 90 cm

• Odtok: horizontální Ø40 mm

• Průtok: cca 0,58 l/s

• Výška konstrukce: 86 mm

• Centrální pozice odtoku

• Materiál: polypropylen / vysokovýkonné PU

• Integrovaná membrána ECODRY50 po celém obvodu

Obsah balení

• Základna LINEAR LEVEL s navařenou membránou ECODRY50

• Horizontální sifon Ø40

• Membrána ECODRY50 (1,5 × 2 m) pro doplňkovou hydroizolaci

• Klíč pro čištění odtoku

• Lepicí tmel REVESTECHFLEX

(Dlažba není součástí balení.)

Použití

• Moderní bezbariérové sprchové kouty

• Velkoformátová dlažba a designové interiéry

• Novostavby i rekonstrukce

• Sprchy se spádem do jedné nebo více stran

Instalační shrnutí

• Stanovení výšky a přesné pozice odtoku

• Připojení sifonu se spádem minimálně 2 %

• Osazení základny pomocí tmelu

• Vytvoření spádů od hrany LINEAR LEVEL

• Aplikace hydroizolace pomocí membrány ECODRY50

• Pokládka dlažby směrem od žlabu ven
